康吉森股份
>
产品中心
分布式控制系统
DISTRIBUTED CONTROL SYSTEMS
分布式控制系统
TSx Elite系统采用当今先进自动化、信息化、数字化技术,是康吉森股份具备自主知识产权的核心产品之一。该产品传承了康吉森在流程行业安全及关键控制系统解决方案的基因,在系统设计、元器件选型、制造加工等各个环节完全继承公司核心安全产品的流程与规范,严格按照CE(EMC)、CE(LVD)欧盟认证、G3防腐认证以及ROHS环保认证标准。
TSx Elite系统 特点
TSx Elite系统设计采用开放技术平台 + 行业解决方案的架构,能够为不同行业客户提供贴合行业深层次需求的综合解决方案,同时也能够为科研院所、设计院、成套商和总包商提供个性化技术开发与应用平台。系统提供专有的加密算法封装技术,保护用户的技术资产。同时,系统研发时充分考虑架构的前瞻性和一贯性、具备硬件的兼容性及软件的连续性,以保护客户投资资产,在持续的技术革新中,实现新老系统一体化融合更新,让用户在有限投入下仍然实现资产的持续增值。
应用领域:
TSx Elite系统可以广泛应用于流程行业的工业自动化控制领域,主要适用行业包括石化、化工制药、精细化工、电力、新能源、冶金、建材、市政、造纸、污水处理、食品饮料等。
系统构成
TSx Elite系统主要由控制单元(PM901)和 OBus星型总线分配器(Bl901)、数据采集单元(0模块和通信模块 )、人机接口单元(操作站)、系统组态单元(工程师站)、数据存储单元(报警服务器和趋势服务器)、通信单元( 控制网Net和系统网SNet)、供电单元(交流分配模块和直流分配模块) 等构成。

系统配置灵活,可以充分满足各类客户各种项目的配置要求,帮助客户实现投资的最优化。
系统规模可以覆盖:
微型结构配置:
1控制站、1个工程师/操作员站
中小型结构配置:
多控制站(63对控制器),多操作站(63个),多工程师站,几余历史站,OPC站
大型结构配置:
单工程包含多域(≤16个域),单域包含中小型结构配置
超大型联合工厂结构配置:
多项目工程,最大支持32个工程互连。
8大系统特点
高可靠性
基于安全系统设计与开发理念,全系统冗余容错设计,全系列的诊断技术;

稳定性、安全性、可靠性能够满足各类工业客户要求。
高兼容性
高速工业总线,系统容量大,结构布置灵活,扩展性好,能够兼容各类型现场IO总线通讯技术。
系统模块化解耦设计
算法与硬件解耦,可脱离IO通道独立编写,提前进行控制方案设计和调试,极大缩短用户项目工期;

控制器与IO解耦,10可以共享,不再需要站间通讯。
系统独特工业设计
充分考虑安装、空间、功耗、容量、散热、施工、测试等综合因素;

单控制、单柜容量(单柜最大80个模块 )处于业界领先水平。
独特的IO BUS设计结构
能够实现跨控制器的IO总线互联,满足大型复杂工业物联需求。
高性能HMI设计
提供智能感知和快速定位、查询、决策功能帮助客户提高生产效率,实现安全生产。
软件平台化结构设计
能够实现客户投资价值的长期性;

便于用户实现行业KNOW-HOW的积累与开发。
独特安全性设计
独特系统组件安全性设计、网络安全设计,并提供良好的网络安全专业厂商的集成功能,有效应对内外部的网络安全漏洞与攻击。

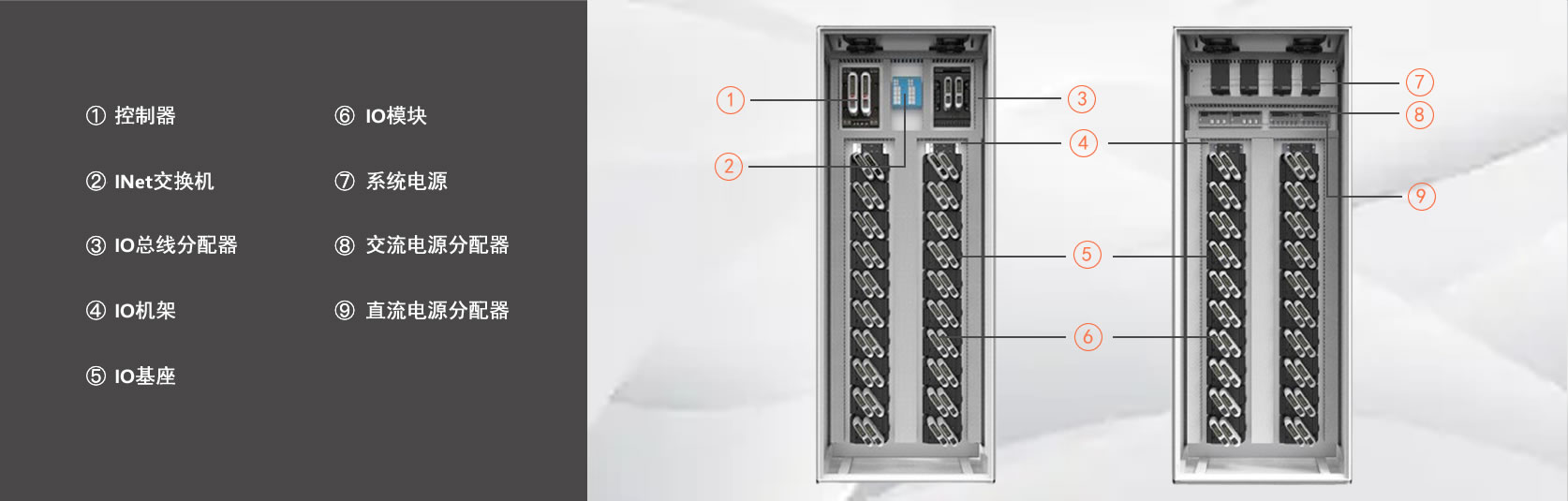

系统硬件
系统软件
TSx Elite系统软件采用模块化设计理念,主要包含:工程组态软件、操作员监控软件、历史服务软件;同时系统具有与外部数据通讯的OPC软件。
系统软件支持跨平台运行,能够在Windows和Linux系统上部署。
工程管理软件
工程组态软件是TSx Elite组态的统一接口,软件架构设计充分考虑用户工程师组态的习惯以及工程组态的便捷性;通过统一的工程组态界面实现项目组件结构定义,硬件、软件、控制算法、以及项目公共属性的定义。
操作员监控软件
操作员监控软件实现对现场设备的监视和控制,采用人体工程学的设计理念,在设计元素、颜色、界面等采用基于谷歌材料设计语言(Material Design)。参考物理世界中使用光、表面和投射阴影来表达元素的材质感。
历史服务软件
TSx Elite系统历史数据的存储采用自主研发的历史数据库,通过配置历史服务功能,系统能够按照装置以及用户管理要求实现历史数据的长周期存储;同时支持历史数据备份至移动存储盘或第三方硬盘,实现数据的长期管理以及数据的离线对比分析。
